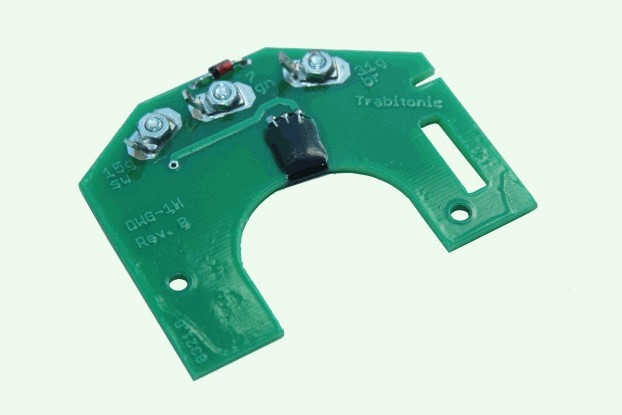

Elektronikplatine für Trabant-Zündgeberteil

Die Elektronikplatine "DWG-1H" ist als weiterentwickeltes Ersatzteil für den Signalgeber der elektronischen Batteriezündanlage "EBZA" konzipiert, die 1985 am Pkw Trabant serienwirksam wurde. Sie ist elektrisch und mechanisch kompatibel zum dem Originalteil mit der Nummer 8321.8 und enthält folgende Verbesserungen:

  • hoher Schutzgrad gegenüber Funkstörungen


  • optimierter Einstellbereich für Trabitronic-Motorsteuergeräte


  • der für Trabitronic-Motorsteuergeräte am Geberteil vorgeschriebene Entstörkondensator ist bereits vorhanden und muss nicht nachträglich eingelötet werden


  • verstärkte, auswechselbare Anschlusszungen für die Signalleitungen zum Steuergerät (Zuverlässigkeit, leichte Reparatur)


  • dauerhafte Kennzeichnung der Kontaktfahnen mit den zugehörigen Leiterfarben (hilfreich bei Montage ohne Schaltplan!)

  • optimierte Ausrichtung der Leitungsanschlüsse zur einfachen Leitungsverlegung im Unterbrechergehäuse


  • flache Bauform des Sensors mit geringerer Gefahr einer Beschädigung durch am Gebermagneten haftende Metallspäne


  • höhere Strombelastbarkeit der Schutzdiode


  • Unterstützung von Fahrzeuge mit einem 6V-Bordspannungsnetz (zusammen mit einem MBZA-Steuergerät in 6V-Ausführung)

    • Die Platine wurde in hochwertiger Qualität in Deutschland gefertigt, ist zweiseitig kupferkaschierte ausgeführt (hohe Vibrationsfestigkeit) und mit Schutzlack versiegelt.
