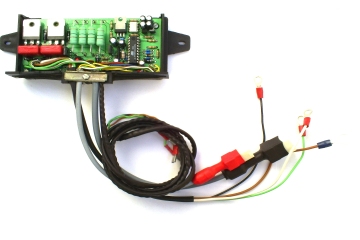

MBZA-2HR, Ausführung R (Rennsportausführung)

Dieses Motorsteuergerät wurde für die speziellen Bedürfnisse leistungsgesteigerter Triebwerke im Trabant-Motorsport geschaffen. Es verwirklicht eine dynamische Zündwinkelverstellung auf der Grundlage einer sogenannten "Vollastkennlinie", welche sich jedoch im Gegensatz zu den anderen MBZA-Varianten über die Diagnoseschnittstelle individuell programmiert läßt:

Die Zündwinkelauflösung und Schrittweite entspricht dabei den anderen MBZA-Varianten und es existieren keinerlei Restriktionen hinsichtlich der Zündwinkelverstellrichtung in den aufeinanderfolgenden Drehzahlbändern. D.h., der in einem Tabelleneintrag für ein bestimmtes Drehzahlband festgelegte Zündwinkel darf sowohl größer, kleiner als auch identisch zu seinem Vorgänger und Nachfolger ausfallen.

Der bei dieser MBZA-Variante zusätzlich vorhandene digitale Schaltausgang läßt sich ebenfalls individuell anpassen: Während der 1. Schaltkanal funktionsprogrammierbar ist und alternativ den Anschluß einer Fehlerspeicherkontrolleuchte ("MIL") bzw. eines 2- oder 4-Taktdrehzahlmessers* ermöglicht, kann für den 2. Kanal zwischen 4 verschiedenen Schaltcharakteristika gewählt und dazu ggf. die entsprechenden Drehzahlbänder festgelegt werden. Folgende Funktionen stehen für Kanal 2 zur Verfügung:

Charakteristik	N < Schaltdrehzahl 1	N ≥ Schaltdrehzahl 1	N < Schaltdrehzahl 2	N ≥ Schaltdrehzahl 2
"Ein"	Kanal ausgeschaltet	Kanal eingeschaltet	---	---
"Aus"	Kanal eingeschaltet	Kanal ausgeschaltet	---	---
"Aus-Ein-Aus"	Kanal ausgeschaltet	Kanal eingeschaltet	Kanal eingeschaltet, wenn N≥SD1, sonst aus	Kanal ausgeschaltet
"Ein-Aus-Ein"	Kanal eingeschaltet	Kanal ausgeschaltet	Kanal ausgeschaltet, wenn N≥SD1, sonst ein	Kanal eingeschaltet
"Deaktiviert"	Kanal ausgeschaltet	Kanal ausgeschaltet	Kanal ausgeschaltet	Kanal ausgeschaltet

*Die Umschaltung zwischen 2-Takt bzw. 4-Takt-Drehzahlmesser erfolgt über die Software. Die sonst für den Anschluß eines 4-Takt Drehzahlmessers erforderliche "Blackbox" kann somit entfallen. Da sich die interne Signalaufbereitung der diversen Drehzahlmesser mitunter erheblich unterscheidet, bitte bei geplanter Nutzung der Drehzahlmesserfunktion die Kompatibilität erfragen.

Für die Nutzung der Schaltausgänge wird zusätzlich das 2-Kanal-Schaltmodul "SI-2" benötigt, welches ein elektronisches Relais auf der Basis zweier MOSFET-Endstufen realisiert. Mit diesem können Ströme bis zu 6,5A dauerhaft (16A kurzzeitig) geschalten werden. Es läßt sich über den vorhandenen Steckverbinder schnell und problemlos mit dem Motorsteuergerät verbinden. Der Leistungsteil bleibt dabei galvanisch vom Motorsteuergerät getrennt, was eine hohe Funktionssicherheit und umfassenden Schutz der Elektronik garantiert.

Neben den beiden Schaltausgängen verfügt die Rennsportausführung der MBZA noch über einen zusätzlichen digitalen Schalteingang, mittels dessen sich auch während der Fahrt die programmierte Zündkurve um einen zuvor über die Diagnoseschnittstelle festgelegten Winkel in Richtung OT verschieben läßt. Die Form der Zündkurve bleibt dabei erhalten. Alternativ ist es auch möglich, den Schalteingang zur Spätverstellung bei Motorstart (verbessertes Startverhalten) zu nutzen. Auch eine Parallelschaltung von Offsetschalter und Startschaltung ist denkbar.

Mit Hilfe der Offsetschaltung läßt sich die "Aggressivität" der Zündung während der Fahrt blitzschnell über einen dazu im Cockpit angebrachten Schalter verändern und so beispielsweise auf einsetzendes Motorklopfen reagieren.

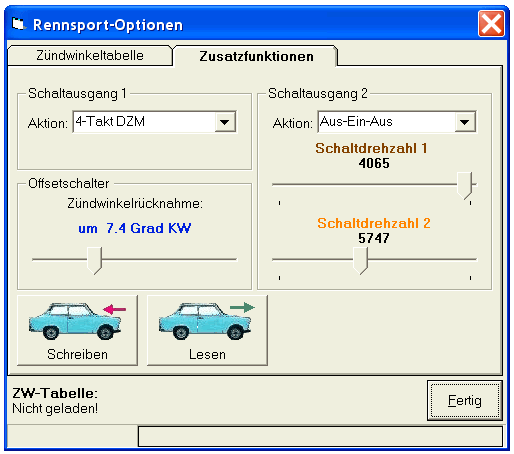

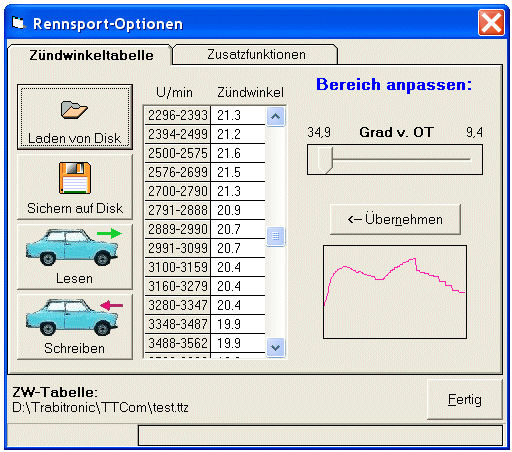

Die individuelle Programmierung der Zündkurven und Zusatzfunktionen des Motorsteuergerätes erfolgt mit der kostenlosen Diagnosesofteware "TTRCom" über das auch schon bei anderen MBZA-Ausführungen verwendete Diagnoseinterface "DI-2S". Die Anzahl der möglichen Zündkurven ist dabei praktisch unbegrenzt, da sich diese in Form einer einfachen ASCII-Datei auf dem PC vorbereiten und bei Bedarf sehr schnell in das Motorsteuergerät übertragen lassen (die Dauer einer Datenübertragung beträgt dabei deutlich weniger als eine Minute).

Für die komfortable Offline-Bearbeitung von Zündkurven finden Sie im Downloadbereich der Homepage auch einen kostenlosen Tabelleneditor mit graphischer Oberfläche
